Толкатель электрогидравлический серии ТЭ применяется в качестве привода тормозных колодок кранового оборудования и других механизмов. Гидротолкатель ТЭ-30 используется в тормозных механизмах ТКГ-160, ТКГ-200. Гидротолкатель ТЭ-50 - ТКГ-300. Гидротолкатель ТЭ-80 - ТКГ-400,.

Ключевые слова:

TE-SIZE

Классификация:

Консультации:

Подробности

Толкатель электрогидравлический серии ТЭ применяется в качестве привода тормозных колодок кранового оборудования и других механизмов.

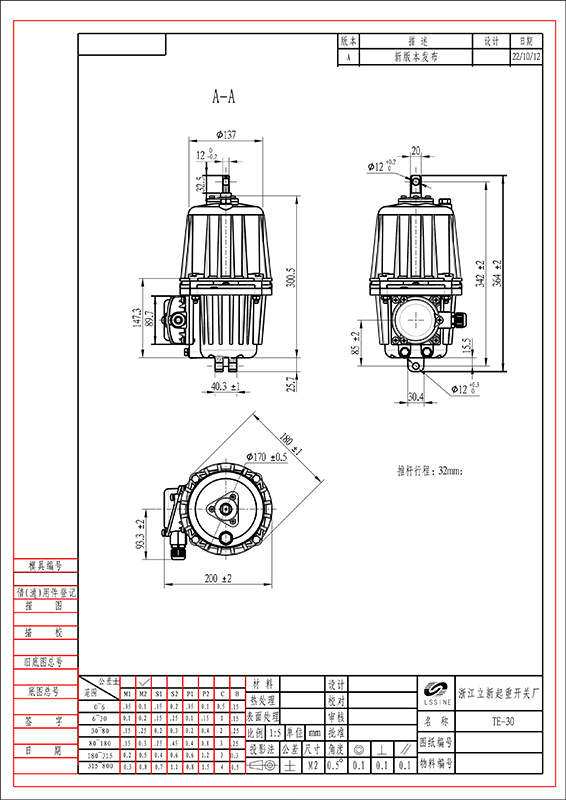

Гидротолкатель ТЭ-30 используется в тормозных механизмах ТКГ-160, ТКГ-200.

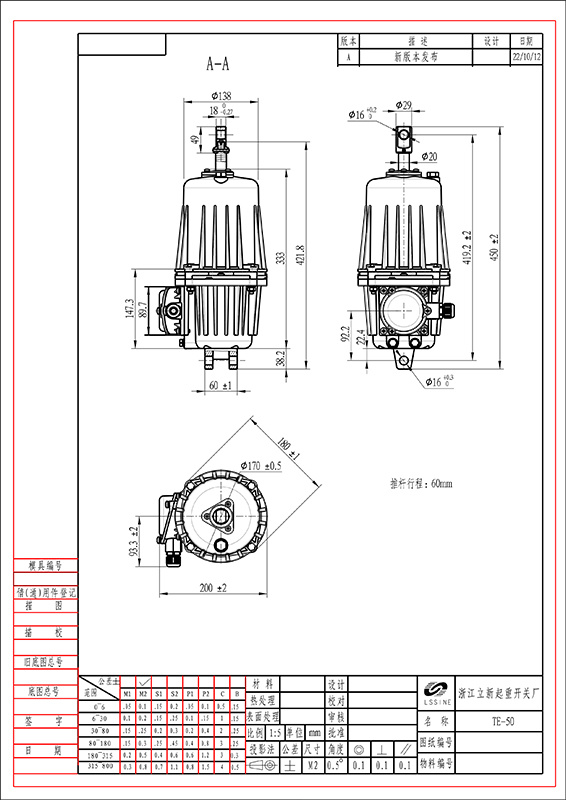

Гидротолкатель ТЭ-50 - ТКГ-300.

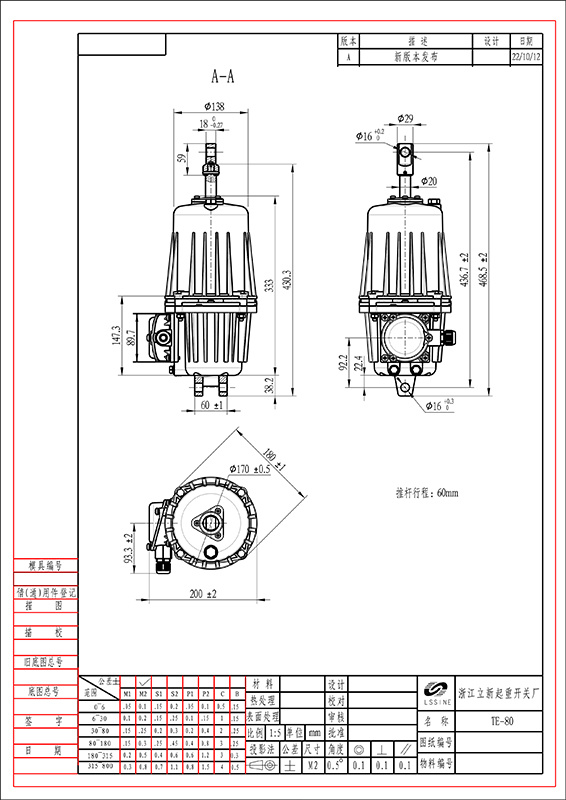

Гидротолкатель ТЭ-80 - ТКГ-400,.

1. Техническое описание

1. Толкатели электрогидравлические (гидротолкатель) предназначены для применения в подъемно-транспортном оборудовании в составе барабанных и дисковых тормозов, грейферов, а также для привода механизмов автоматики.

2. Толкатели предназначены для работы в повторно-кратковременном режиме ПВ-60% и постоянном режиме ПВ-100%.

3. В качестве рабочей жидкости использовать трансформаторное масло ГОСТ 982-80 в диапазоне температур окружающей среды от минус 15 до плюс 50 градусов.

4. При эксплуатации толкателя в диапазоне температур окружающей среды от минус 15 до минус 40 градусов рекомендуется использовать полиэтилсиликоновую жидкость ПЭС-3 ГОСТ 130044-77.

5. Высота над уровнем моря не более 1000 метров.

2. Технические параметры

2.1 Рабочие параметры толкателей приведены в таблице:

Наименование	Ед. изм	ТЭ-30	ТЭ-50	ТЭ-80
Ход штока	мм	32	60	60
Номинальное усилие подъема	Н	300	500	800
Номинальное напряжение	В	380	380	380
Объем заливаемого масла	л	1,1	1,6	2,7
Степень защиты электрогидротолкателей		IP 55	IP 55	IP 55
Исполнение		У2	У2	У2
Частота тока	Гц	50/60	50/60	50/60
Масса	кг	12	14	15
Двигатель:
Номинальная мощность	кВт	0,16	0,18	0,2
Номинальное напряжение	В	380-400	380-400	380-400
