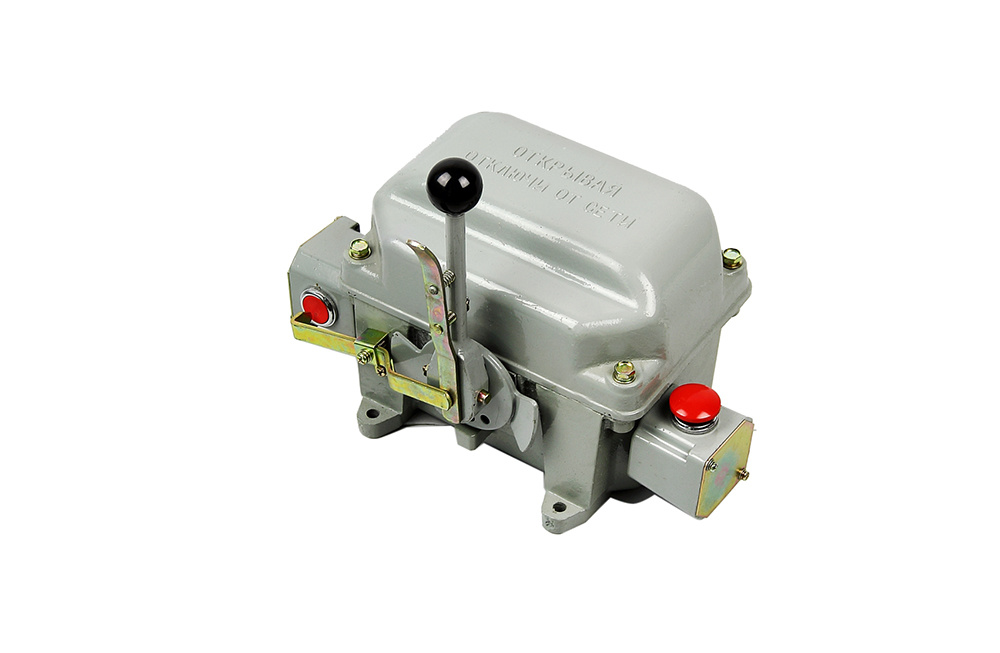

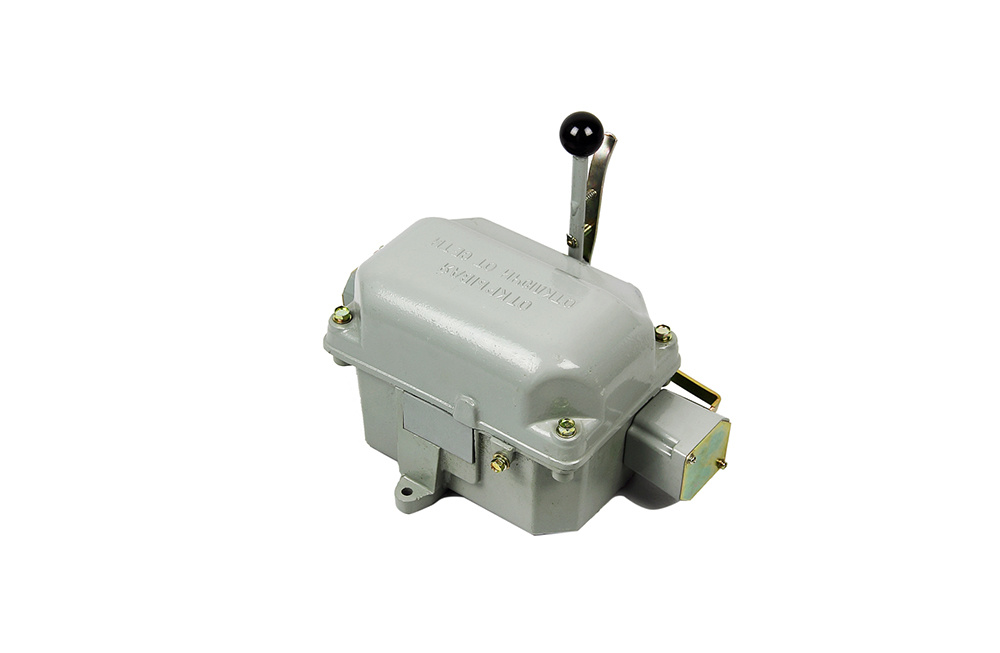

КОМАНДОАППАРАТ ЭК 8250/8200 может также именоваться контроллером или командоконтроллером.

Данный аппарат производится в закрытом исполнении с ножным типом исполнения привода и рассчитан на эксплуатацию при напряжении до 440 Вольт постоянного тока и до 500 Вольт переменного тока, частотой 50 и 60 Герц.

Предназначение:
позволяет выполнять управляющие операции приводом поворота в экскаваторных установках и машинах (таких, как ЭКГ4, ЭКГ6, ЭКГ5, Э2503, Э2505, ЭШ10/70, ЭШ6/45 и пр.) дистанционным способом.

Особенности установки:
изделие необходимо устанавливать "лапами" вниз непосредственно в кабине машиниста, размещая в месте, которое будет обеспечено защитой от возможных случаев загрязнения веществами и жидкостями.

Состав, устройство, принцип действия:

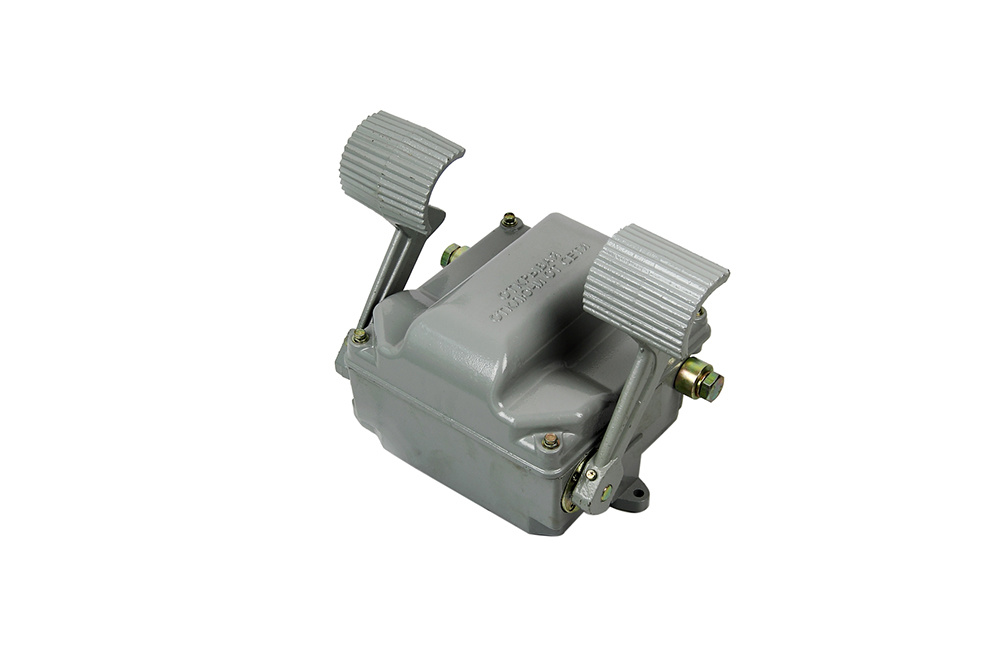

комплект контакторных элементов, которые замыкаются и размыкаются при помощи кулачковых шайб, расположенных на валу контроллера, 2 взаимосвязанные педали управления приводом (осуществляющие переключения цепи управления), закрепленные на прочном корпусе. Имеющиеся 6 эл. цепей (контактных устройств) имеют наибольшее число положений 4-0-4.

Вал с шайбами, управляемый педалями, способен выполнять вращение в обе стороны (от нулевого положения педалей). При нажатии на одну из педалей, другая возвращается в исходное положение. Именно в момент воздействия ногой на одну из педалей аппарата происходит переключение эл. цепей.

Маркировка ЭК- 8250/8200 Х1 расшифровывается так:

ЭК - экскаваторный командоаппарат,
8 - серия конструктивного исполнения,
2 - шесть кулачковых элементов,
5 - ножной тип привода,
2 - порядковый номер по таблице включений,
Х1 - тип климатического исполнения и категория размещения.

Наименование параметра	Значение
Номинальный ток	10 А
Включаемый ток при переменном напряжении до 500 В	50 А
Включаемый ток при постоянном напряжении до 440 В	25 А
Отключаемый ток при переменном напряжении до 500В	16 А
Напряжение постоянного тока	400 В
Напряжение переменного тока	500 В
Частота (переменного тока)	50-60 Гц
Количество эл. цепей	6
Максимальное число положений эл. цепей	4-0-4
Режим работы	ПВ 40%
Степень защиты	IP20 (при условии, что отверстия для выводов закрыты)
Группа условий эксплуатации по механическим факторам	М3
Климатическое исполнение	У2
Тип корпуса	Литой, закрытый
Тип охлаждения устройства	естественное
Вес	20 кг
